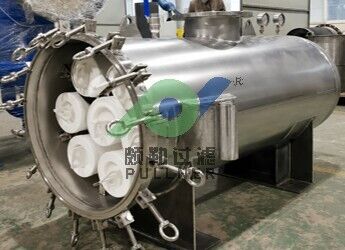

Carcasa de filtro horizontal de alto flujo con certificación ISO y cartucho de filtro de alto flujo de 70 pulgadas para aplicaciones industriales
Filtración de alto flujo con menos cartuchos
La carcasa de filtro de alto flujo Pullner está diseñada para aplicaciones donde los cartuchos estándar de 2.5 pulgadas requerirían una carcasa grande y reemplazos frecuentes de cartuchos.
La carcasa utiliza cartuchos de filtro plisados de gran diámetro con una gran área de filtración. Un cartucho de alto flujo puede reemplazar múltiples cartuchos convencionales, reduciendo el número de elementos dentro de la carcasa y facilitando la instalación y el mantenimiento.
Hay carcasas de un solo cartucho y de varios cartuchos disponibles para diferentes requisitos de flujo. Los diseños verticales ahorran espacio de instalación, mientras que los diseños horizontales facilitan la extracción de cartuchos largos.
La carcasa se puede combinar con cartuchos de alto flujo Pullner y cartuchos diseñados como reemplazos para estilos de filtros de alto flujo comunes de Pall, 3M, Parker y Pentair.
Características y especificaciones
| Artículo |
Opciones disponibles |
| Tipo de carcasa |
Carcasa de filtro de alto flujo de uno o varios cartuchos |
| Material de la carcasa |
SS304, SS316L, acero al carbono o aleación personalizada |
| Diámetro del cartucho |
Aproximadamente 6 pulgadas, dependiendo del modelo de cartucho |
| Longitud del cartucho |
20", 40", 60" o personalizado |
| Cantidad de cartuchos |
1, 3, 4, 5, 7, 11 o personalizado |
| Tasa de flujo de referencia |
Hasta 110 m³/h por cartucho en condiciones de agua adecuadas |
| Clasificación de filtración |
1-100 micras, nominal o absoluta |
| Medio filtrante |
PP, PET, fibra de vidrio o medio personalizado |
| Dirección del flujo |
De adentro hacia afuera o de afuera hacia adentro, según el diseño del cartucho |
| Instalación |
Vertical u horizontal |
| Entrada y salida |
Brida, roscado o conexión personalizada |
| Material del sello |
EPDM, NBR, silicona, FKM o PTFE |
| Acabado superficial |
Arenado, pulido mecánicamente o electropulido |
| Estructura de apertura |
Perno de bisagra, perno de ojo, brida o tapa de apertura rápida |
| Accesorios opcionales |
Manómetro, manómetro diferencial, válvula de purga, válvula de drenaje y dispositivo de elevación |
| Presión de diseño |
Basado en las condiciones de operación y los requisitos del proyecto |
| Estándar de diseño |
Sin código, ASME o estándar de proyecto personalizado |
La capacidad de flujo real depende del líquido, la viscosidad, la clasificación de filtración, la carga de contaminantes, la longitud del cartucho y la caída de presión admisible.
¿Por qué usar una carcasa de filtro de alto flujo?
- Menos cartuchos de filtro: el cartucho plisado de gran diámetro proporciona un área de filtración mayor que un cartucho estándar
- Carcasa más pequeña: la reducción del número de cartuchos permite que el recipiente del filtro sea más pequeño y simplifica la estructura interna
- Reemplazo de cartucho más rápido: los operadores tienen menos elementos que quitar e instalar, lo que reduce el tiempo de mantenimiento
- Menor volumen de eliminación: menos cartuchos usados significan menos trabajo de manipulación, almacenamiento y eliminación
- Limpieza interna más fácil: la disposición simplificada de los cartuchos deja más espacio dentro de la carcasa para inspección y limpieza
- Adecuado para actualizaciones de sistemas: ideal cuando los sistemas existentes de varios cartuchos tienen una capacidad de flujo limitada o requieren un mantenimiento excesivo
Aplicaciones típicas
Las carcasas de filtro de alto flujo Pullner se utilizan comúnmente en:
El sistema se instala normalmente antes de las membranas de RO, bombas, intercambiadores de calor, boquillas de pulverización y otros equipos que requieren protección contra partículas y sólidos en suspensión.

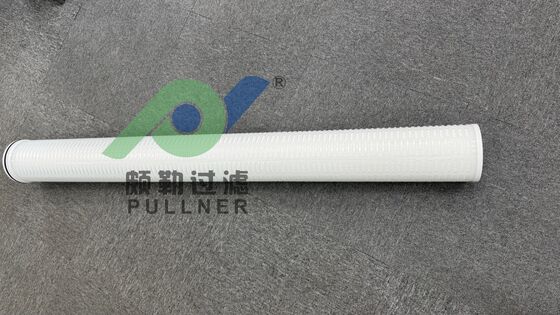

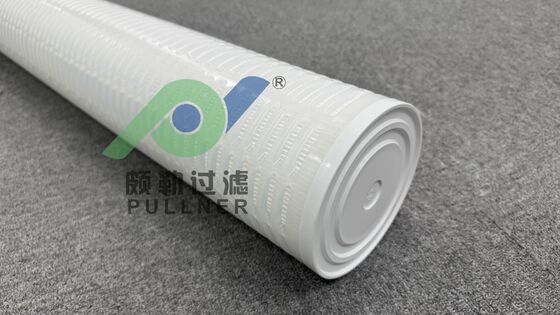

Opciones de cartuchos de alto flujo
Pullner puede proporcionar diferentes estructuras de cartuchos de alto flujo según la carcasa existente o los requisitos del proyecto.
Las opciones comunes incluyen:

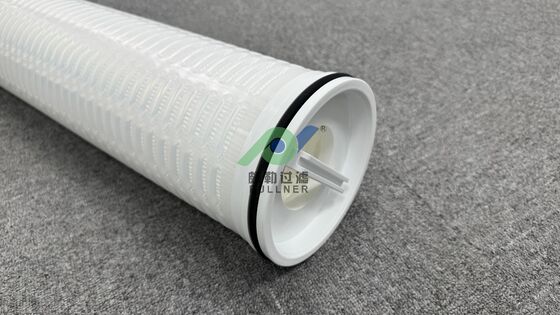

Antes de la producción, confirmamos el diámetro exterior del cartucho, la longitud, la estructura de sellado, el tamaño de la junta tórica y la dirección del flujo para garantizar una instalación correcta.
¿Por qué elegir Pullner?
Carcasa y cartucho suministrados juntos
Pullner fabrica tanto cartuchos de filtro de alto flujo como carcasas de filtro de acero inoxidable. El asiento del cartucho, la estructura de sellado y las dimensiones de la carcasa se pueden verificar juntos antes de la producción.
Soporte de diseño de reemplazo
Para un sistema existente, envíenos el modelo del cartucho, la placa de identificación de la carcasa, el dibujo o la muestra. Podemos verificar las dimensiones y recomendar un reemplazo adecuado.
Diseño de carcasa personalizado
La cantidad de cartuchos, el diámetro del recipiente, el tamaño de entrada y salida, el método de apertura, las patas de soporte y la dirección de instalación se pueden personalizar.
Respuesta técnica rápida
Nuestro equipo puede revisar rápidamente la tasa de flujo, la presión, la temperatura, el tipo de líquido y la precisión de filtración y preparar una configuración adecuada.
Confirmación de dibujo
Se puede proporcionar un dibujo técnico antes de la producción para confirmar las dimensiones principales, las posiciones de las boquillas y la disposición de los cartuchos.
Soporte para pedidos de prueba y proyectos
Admitimos carcasas de reemplazo individuales, unidades de prueba, pedidos OEM y sistemas de filtración completos para proyectos.
Preguntas frecuentes
¿Cuál es la diferencia entre un filtro de alto flujo y un filtro de cartucho estándar?
Un filtro de alto flujo utiliza un cartucho plisado de gran diámetro con un área de filtración más grande. Puede manejar más líquido con menos cartuchos que un sistema de cartucho estándar de 2.5 pulgadas.
¿Cuántos cartuchos de alto flujo se requieren?
La cantidad depende de la tasa de flujo total, la viscosidad del líquido, la clasificación de filtración, el nivel de contaminantes y la vida útil requerida del cartucho.
¿Cuál es la tasa de flujo de un cartucho?
Un cartucho de alto flujo de 60 pulgadas puede manejar hasta aproximadamente 110 m³/h en condiciones de agua limpia adecuadas. La tasa de flujo real debe confirmarse según la aplicación.
¿Están disponibles las carcasas verticales y horizontales?

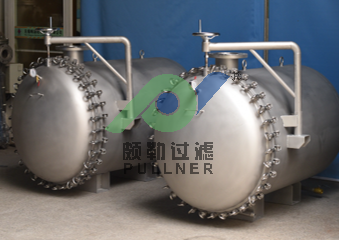

Sí. Las carcasas verticales requieren menos espacio en el suelo. Las carcasas horizontales se seleccionan a menudo para sistemas de varios cartuchos porque los cartuchos largos son más fáciles de extraer.
¿Puede la carcasa usar cartuchos estilo Pall o 3M?
Sí. Pullner puede diseñar la carcasa para cartuchos de alto flujo comunes estilo Pall, 3M, Parker y Pentair. El modelo exacto del cartucho y las dimensiones deben confirmarse antes de la producción.
¿Puede la carcasa reemplazar una unidad existente?
Sí. Proporcione el dibujo de la carcasa existente, el modelo del cartucho, la información de la placa de identificación o las mediciones del sitio. Verificaremos las dimensiones de conexión e instalación.
¿Qué material debo elegir?
SS304 se usa comúnmente para agua industrial general. SS316L es más adecuado para agua de mar, líquidos corrosivos y aplicaciones de mayor pureza. El acero al carbono se puede considerar para aplicaciones sensibles al costo y no corrosivas.
¿Qué información se requiere para la selección?
Por favor proporcione: Nombre del líquido, tasa de flujo requerida, clasificación de filtración, presión de operación, temperatura de operación, modelo de cartucho existente, tamaño de entrada y salida, material de carcasa preferido, instalación vertical u horizontal y estándar de diseño requerido.
Perfil de la empresa
Shanghai Pullner Filtration Technology Co., Ltd. se estableció en mayo de 2011 con un capital registrado de 26 millones de RMB. La empresa opera un taller de sala limpia Clase 100,000 (3,000 m²) y un laboratorio limpio Clase 1,000 en el sitio, integrando I+D, fabricación y ventas de equipos de filtración de membrana microporosa y sistemas de filtración.
Los productos Pullner se aplican ampliamente en microelectrónica, química fina, nueva energía, desalinización de agua de mar, biotecnología y campos de laboratorio, incluyendo paneles LCD, procesamiento de semiconductores, productos químicos de alta pureza, filtración de condensado y reutilización de agua recuperada.
La empresa posee certificados ISO9001 / ISO14001 / ISO45001, es reconocida como empresa de alta tecnología y posee múltiples patentes. Pullner también es un proveedor aprobado de Saudi Aramco.
Información adicional
¿Quién es el fabricante y la marca?
Fabricante: Shanghai Pullner Filtration Technology Co., Ltd. / Marca: Pullner.
¿Puede proporcionar muestras de filtro?
Sí. Podemos proporcionar 1-2 muestras gratuitas para evaluación. Los compradores solo cubren el envío. (Las muestras gratuitas generalmente se admiten para futuros pedidos formales).
¿Cuál es el tiempo de entrega?
Generalmente 5-10 días hábiles, dependiendo de la cantidad del pedido.
¿La clasificación de filtración es nominal o absoluta?
Los productos estándar son nominales. Los filtros de clasificación absoluta se pueden personalizar según su aplicación.
¿Qué marcas pueden reemplazar sus filtros?
Los reemplazos compatibles incluyen marcas importantes como PALL, 3M, PARKER y otras.
¿Cuál es el MOQ?
El MOQ estándar es de 1 pieza (directo de fábrica). Para ciertos modelos o especificaciones personalizadas, el MOQ puede variar.
Taller Pullner
Entrega y envío
¿Necesita reemplazar una carcasa grande con múltiples cartuchos?
Envíenos su tasa de flujo actual y el modelo del cartucho. Pullner puede comparar la cantidad de cartuchos existente con una configuración de alto flujo y recomendar un sistema de filtración más pequeño y fácil de mantener.
